1.定义

线束工厂热缩区域所有热风枪的操作。

2.职责

指导员工正确操作热风枪，保证安全正常运行，提高产品质量与生产效率。

3.管理内容与办法

3.1 接通电源,设置温度档为Ⅲ ，温度调节为600±10℃,设备正常运转，指示灯亮

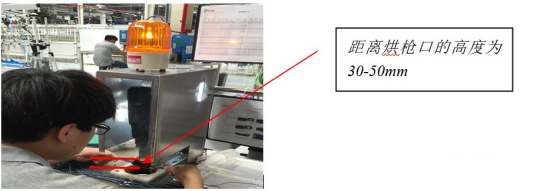

3.2 按将热缩套管移至U形端子或超声波焊接处的中心位置,并将其置于热烘枪的风口中间,高度为紧贴保护罩的上表面, (距离烘枪口的高度为25MM,即保护罩的厚度),见下面示意图

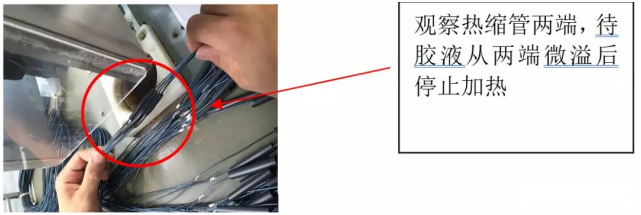

3.3 均匀,同步地转动导线(和出风口至少正90°,不允许和出风口方向一致,见右图,导线与桌面平行);将热缩套管加热收缩至包紧U形端子或超声波焊接处,带胶热缩套管还须待胶液从两端微溢后停止加热。

3.4 热缩套管直径与每次热缩数量的对应关系请见下表：

注：在台面上不能放置过多的半成品，每次最多只能放置一把

3.5 常见的热缩注意事项

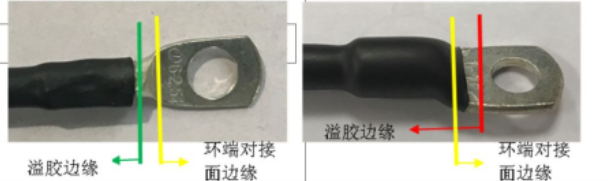

A.热缩套管溢胶位置不能超过环端对接面边缘；

B.端部无芯线露出，贴合紧密，无破损；

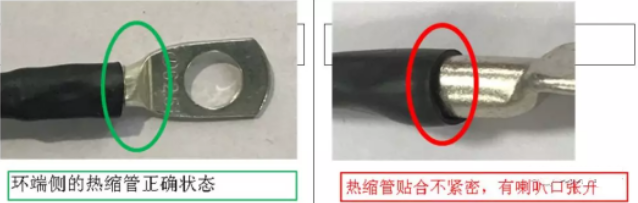

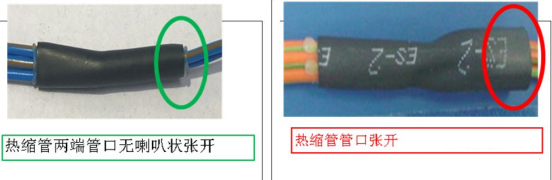

C.热缩套管两端不可有喇叭口

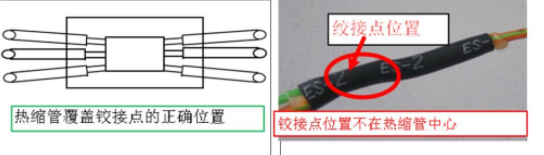

D.热缩套管应完全覆盖绞接点，尽量居于绞接点中心

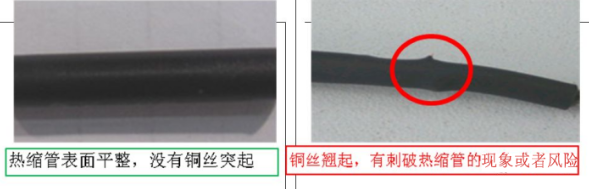

E.不可有铜丝刺破热缩套管的现象或者风险

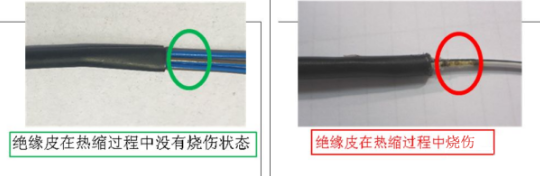

F.热缩时间不可过长,以免产生过多的溢胶或者损伤绝缘皮

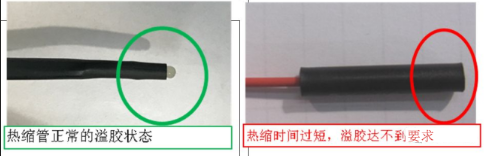

G.热缩时间不可过短,以免无胶溢出
